7.2. Tableau 應用
Table Of Contents
在資料分析中,將資料視覺化往往可以協助我們對資料有更進一步的理解。而在將資料圖像化時,不同的資料類型在進行資料圖像化時所使用的圖表類型也有所不同,例如在呈現有經緯度座標的資料時,多半會使用地圖類的圖表,而在呈現時間序列資料時,則可以使用折線圖、直方圖等。然而,許多的資料常常具備不只一種特性,如民生公共物聯網的感測器資料就同時具備了經緯座標及時間序列,因此在呈現時,往往需要用到不只一種圖表才能呈現資料的意涵。而本章節要來介紹一款十分方便的軟體 Tableau,來幫助我們呈現上述複雜的資料型態。
Tableau 是一個提供使用者容易上手的視覺化分析平台,除了可以用其來快速製作各式圖表外,其 Dashboard 更是可以讓使用者更加方便地呈現不同的圖表資料;此外,Dashboard 還可以讓讀者與圖表進行互動,除了可以幫助讀者更加輕鬆快速地理解資料外,同時也讓資料分析變得更加地容易。Tableau 原本是一款付費的商業軟體,不過它也有提供免費版的 Tableau Public,來供大家使用。然而要注意的是,因為是 “Public” 所以利用它所製作出來的成果均會被公開。
本文所操作之 Tableau Public 版本為 Tableau Desktop Public Edition (2022.2.2 (20222.22.0916.1526) 64 位),惟本文所使用之功能皆為該軟體之基本功能,若使用其他版本軟體,應仍可正常操作。
章節目標
- 知道如何將資料導入 Tableau 進行圖像化呈現
- 利用工作表 (Worksheet) 來繪製出分析圖表
- 利用儀錶板 (Dashboard) 及文本 (Story) 來設計出互動式圖表/簡報
資料來源
- 民生公共物聯網歷史資料 - 空品資料 - 中研院_校園空品微型感測 (https://history.colife.org.tw/#/?cd=%2F空氣品質%2F中研院_校園空品微型感測器)
- 民生公共物聯網歷史資料 - 災害示警與災情通報 - 消防署_災情通報 (https://history.colife.org.tw/#/?cd=%2F災害示警與災情通報%2F消防署_災情通報)
Tableau 基本操作說明
資料導入

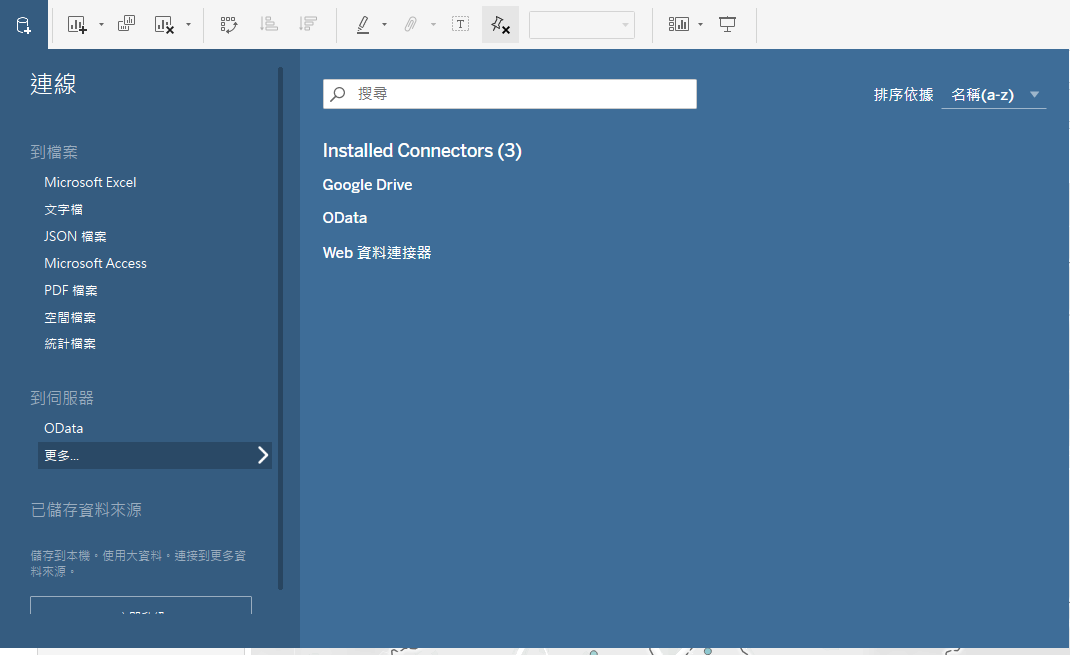

Tableau 可以讀取文字檔 (csv) 及空間資訊檔 (shp、geojson),要匯入資料時點選 資料 > 新增資料來源,來選擇要匯入的資料檔案。
根據輸入的檔案類型不同,下面提供不同的操作範例:
-
空間檔案 (shp、geojson) 匯入範例

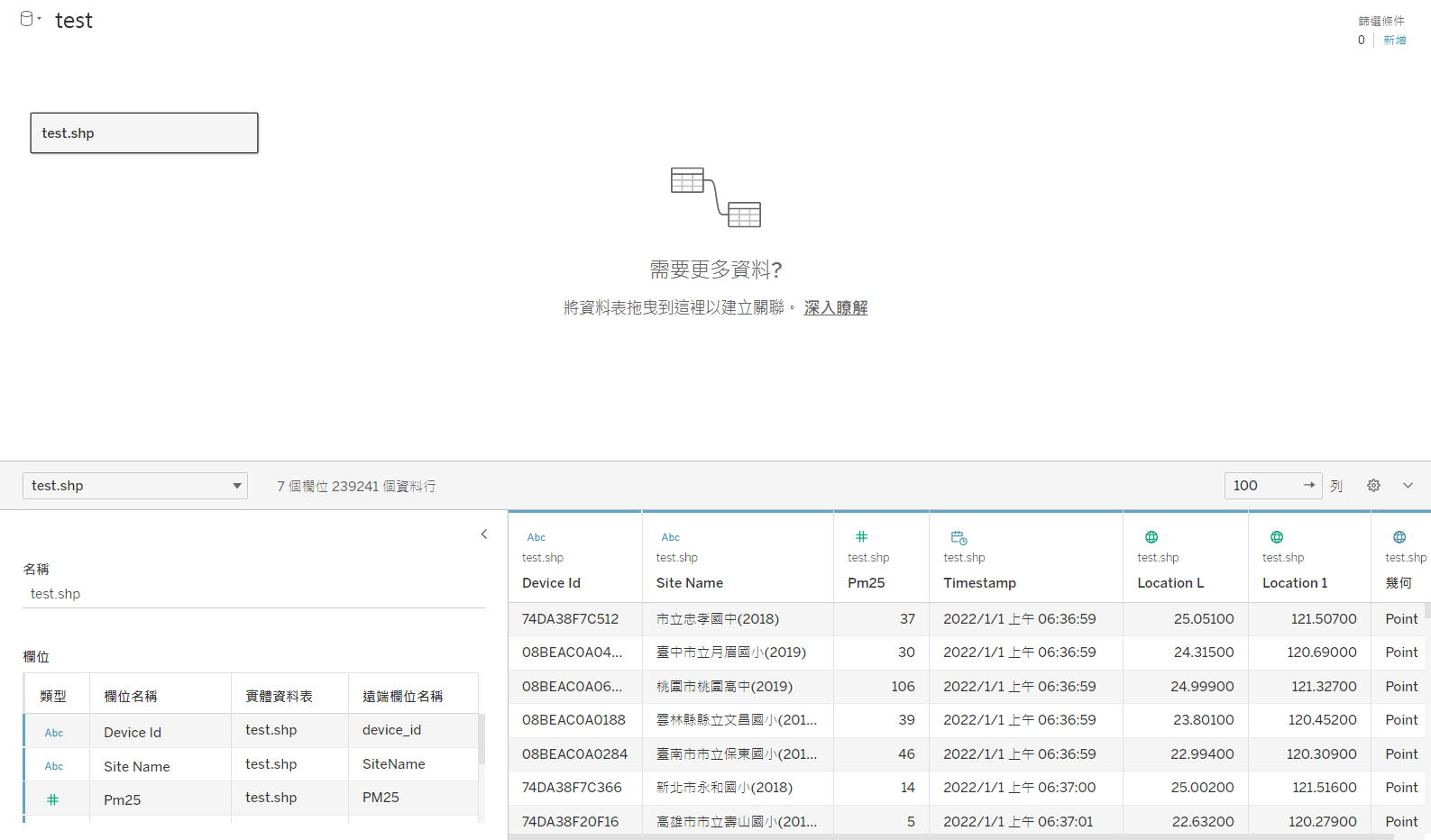

- 首先點擊左下角的資料來源,可以看到現在匯入的資料欄位等。
![Tableau screenshot](figures/7-2-3-2.png)
-

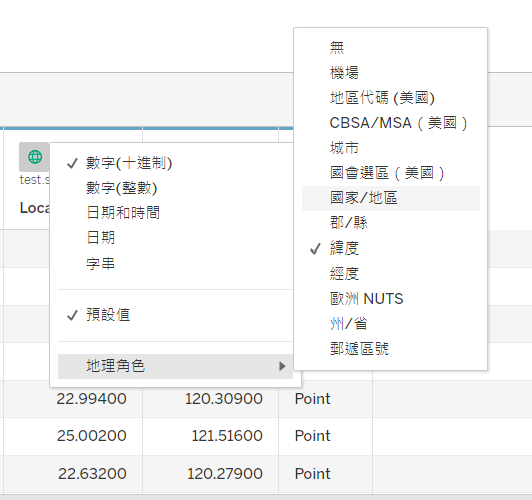

接著點擊欄位名稱的上方符號可以更改該欄位資料的屬性。
-
最後將經緯度座標賦予地理角色,以便後續的繪圖工作
-
文字檔案 (CSV) 匯入範例
-
將 PM 2.5 的紀錄值及測站位置匯入 Tableau 後,先建立起資料表之間的關係:
-

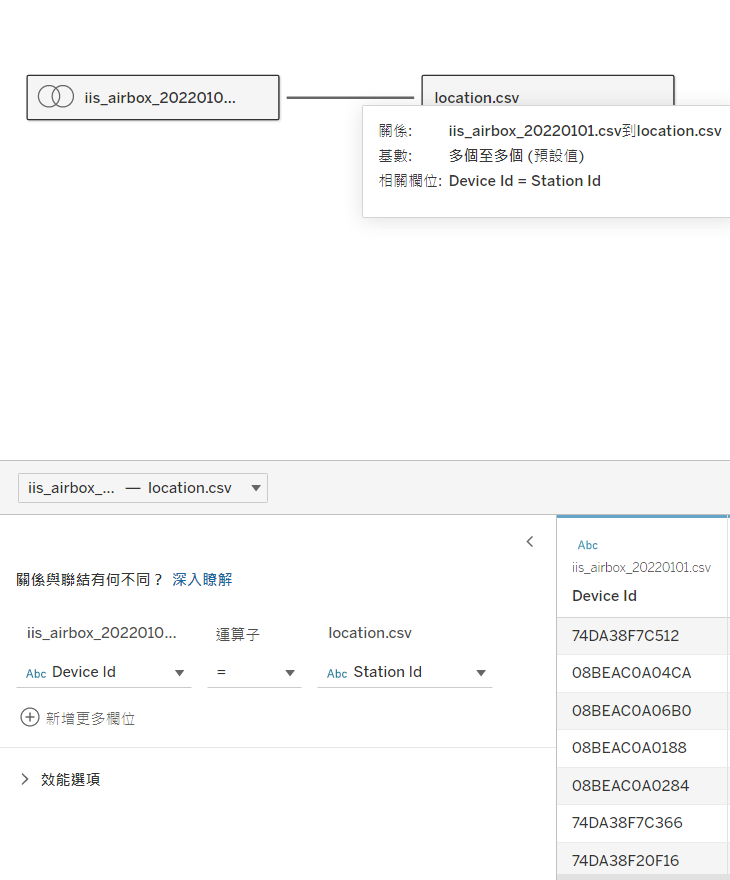

接下來建立 PM 2.5 測站與測站座標之間的連結,點擊兩下測站資料進入聯結畫布,將另一個資料表拖到聯結畫布上。
-

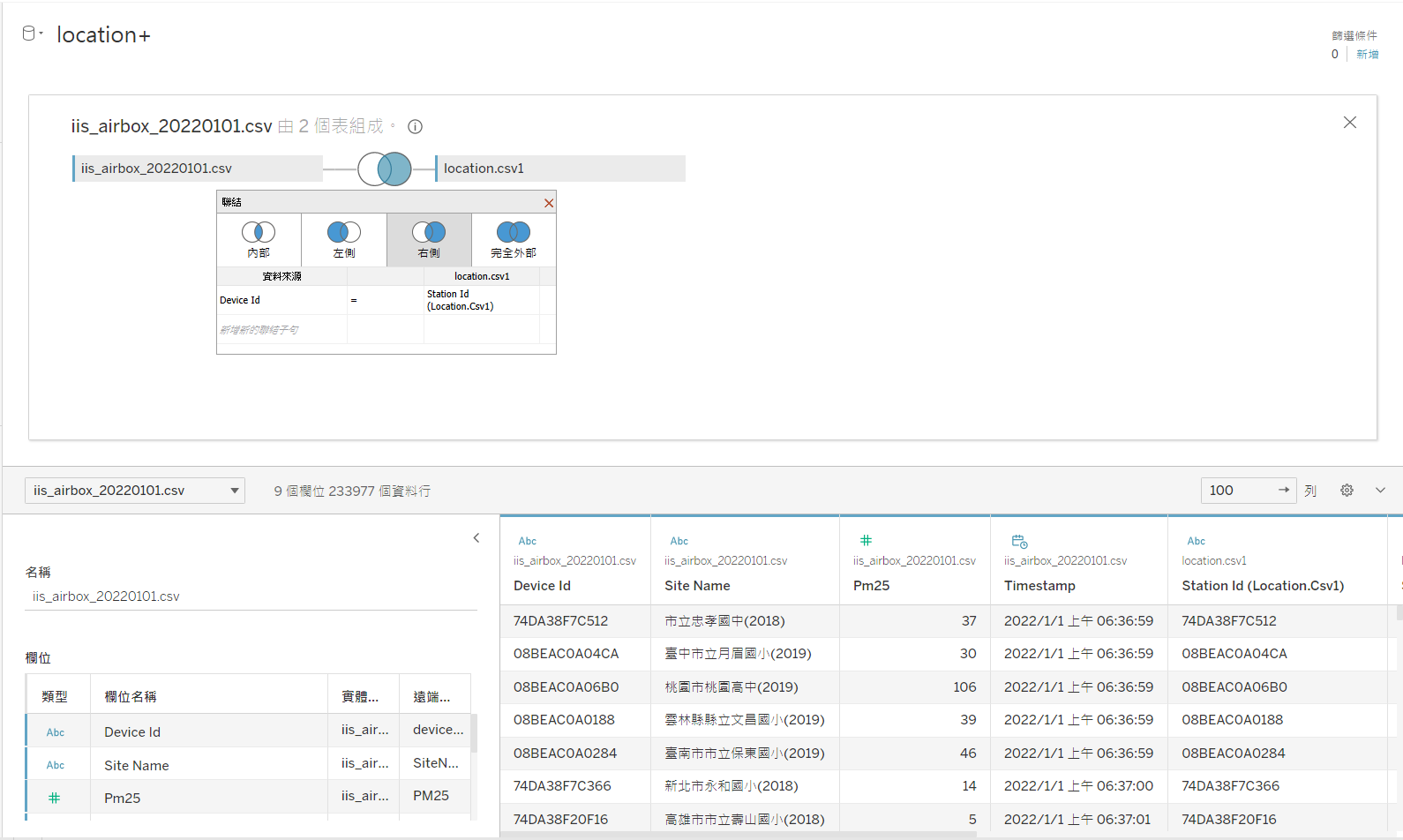

最後點選中間的連結圖示,設定連結形式以及運算邏輯。
-

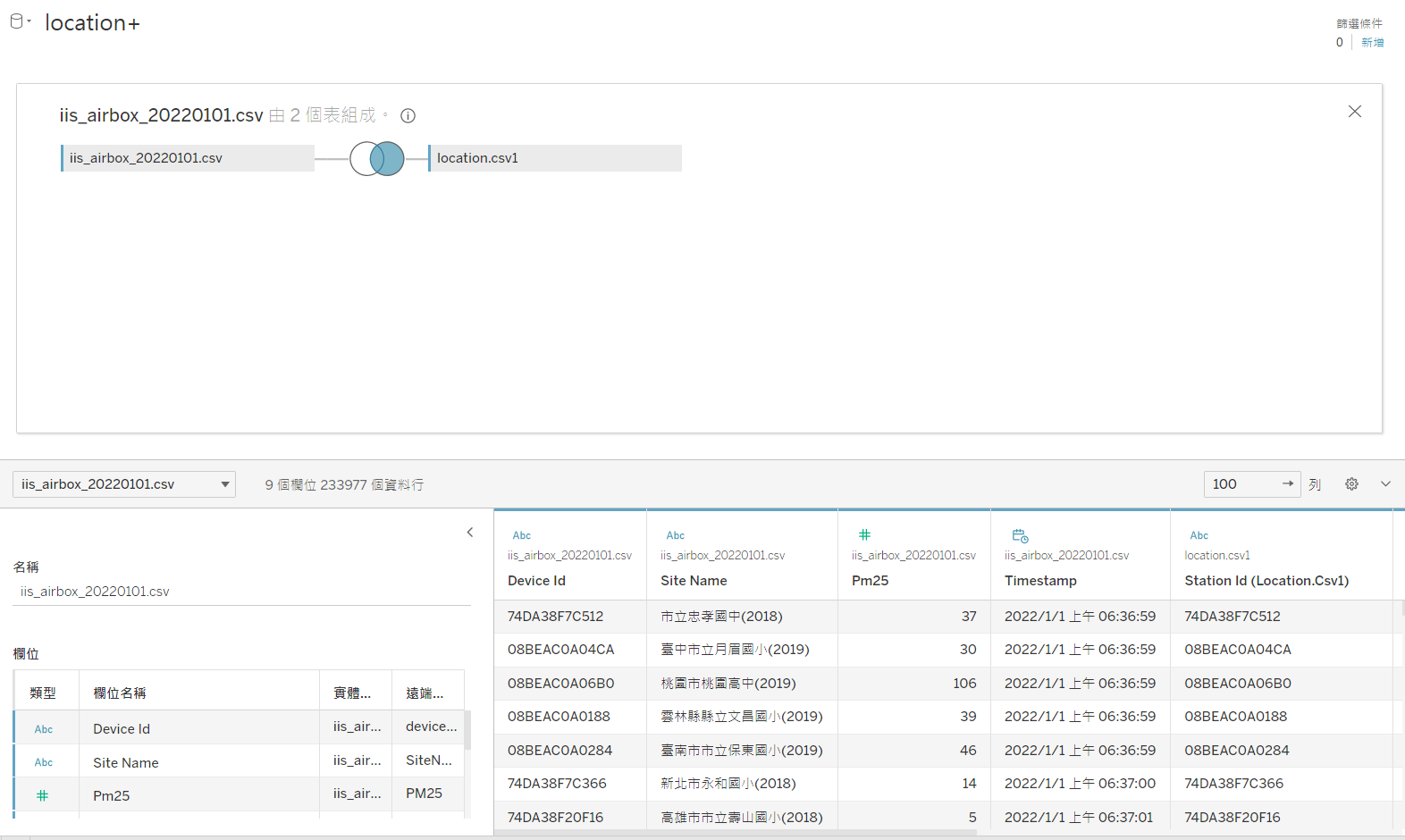

當設定完成後,可以看到右下角的 Station id 是從 Location 的資料表來的,這樣一來就把 PM 2.5資料與測站位置資料連結在一起了。
-
工作表 (Worksheet) 簡介
工作表是 Tableau 可以用來將資料視覺化的地方,除了可以將資料繪製成圓餅圖、長條圖、折線圖等傳統圖形外,也可以用來繪製地理資訊的地圖。接下來將來展示如何繪製不同的圖表。

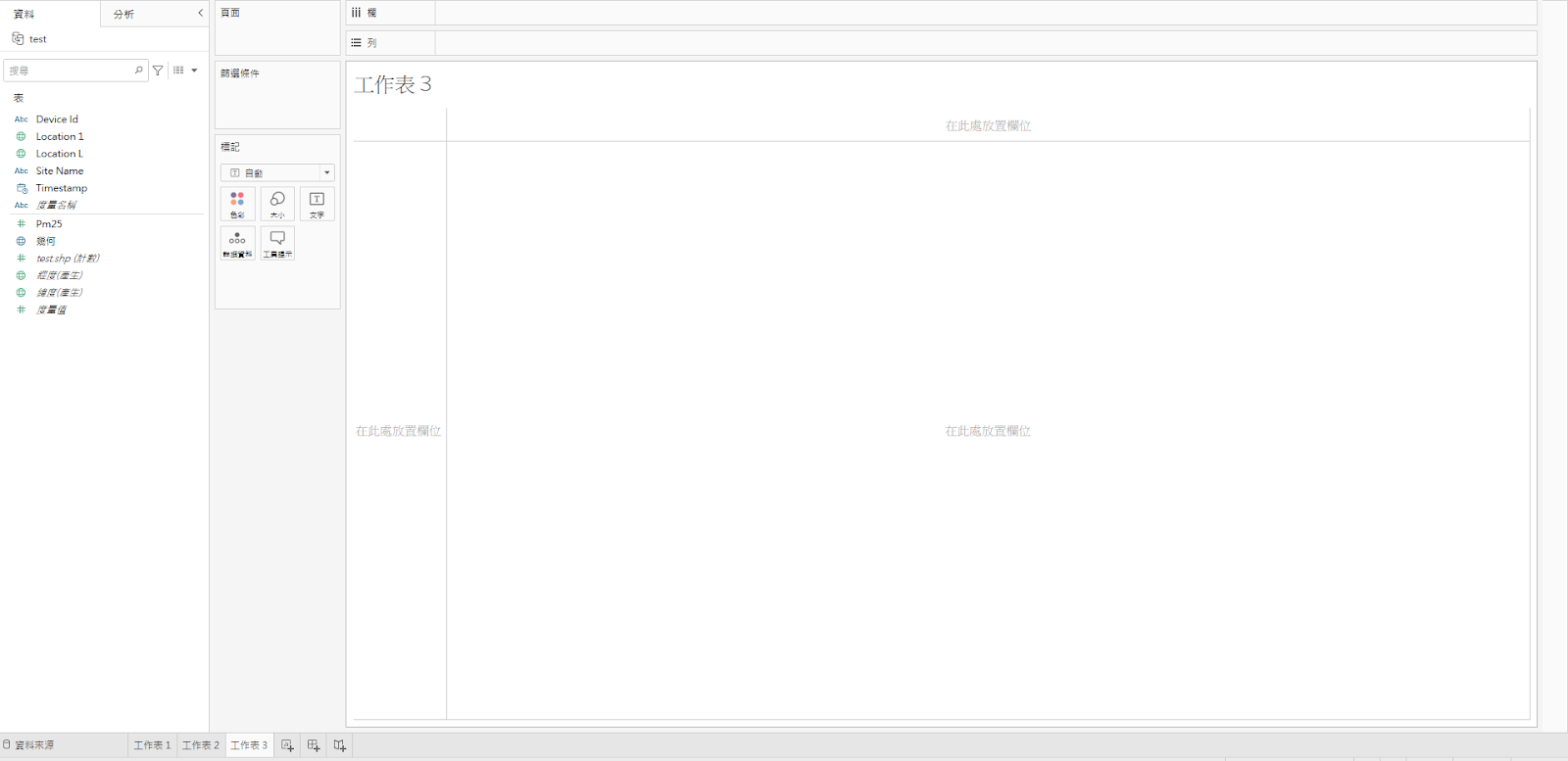

在處理完資料後,點選左下的新增工作表來進行繪圖,進入工作表後可以看到下圖介面。

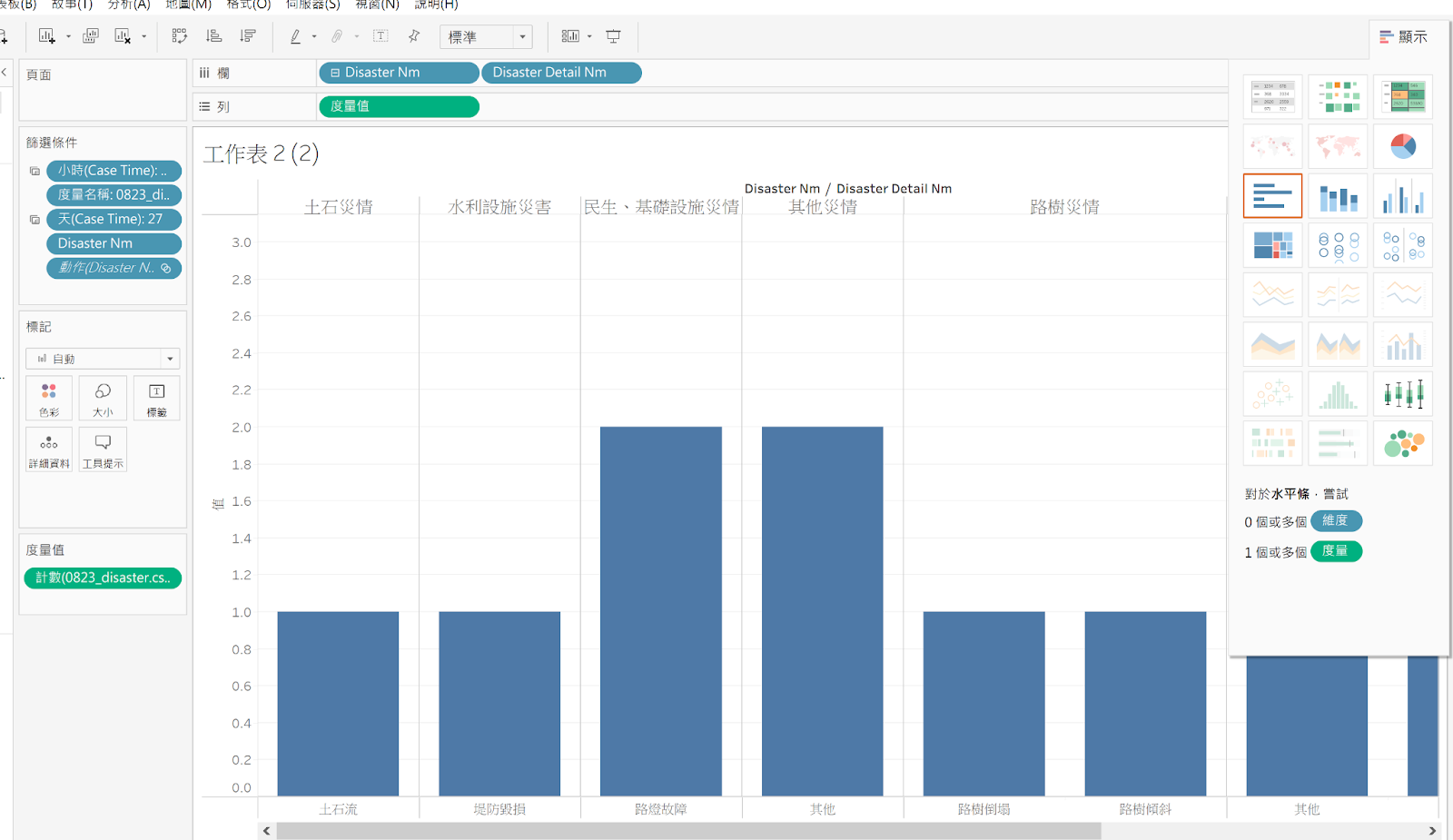

在工作表的右上方有一個顯示的按鈕,點擊下去後便會看到不同類型的圖表 (系統會自動判斷可以繪製的圖表,無法繪製的會以反白的方式來呈現) ,接著可以點擊想要的圖表來更改圖表類型。
Tableau 應用範例ㄧ:空品資料時空分佈圖
繪製空間分布圖 (地理資訊地圖)
在開始繪製之前,我們需要先將經緯度從度量改成維度,有關度量及維度的詳細解說可見參考資料,詳細操作過程如以下動畫:
接著我們將經緯度拉到欄及列的位置,並將PM 2.5值拉到標記位置並將其標記改為色彩,即可產生全台PM 2.5的分布圖,如以下動畫。

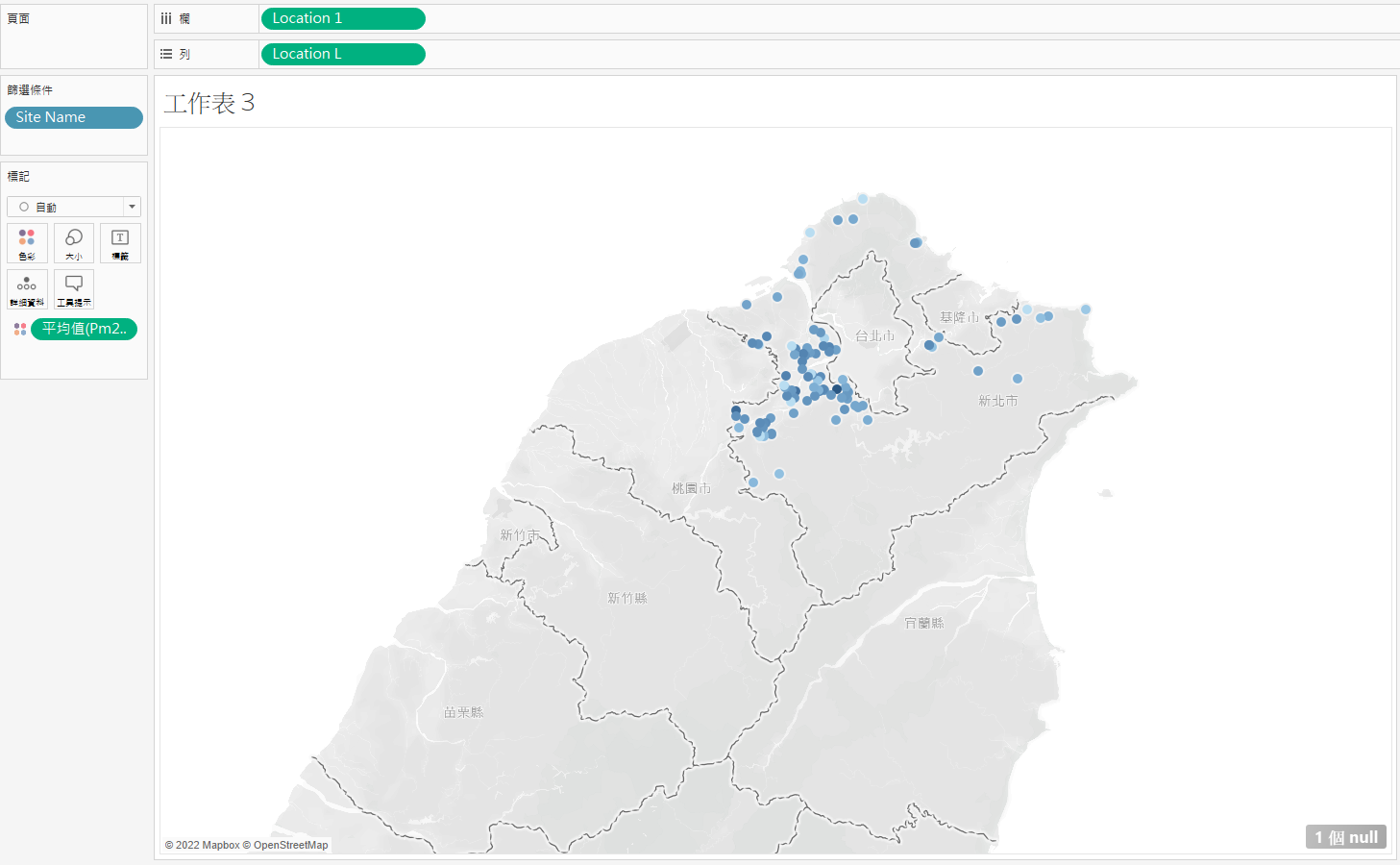

我們可以點選色彩來改變圓點的顏色,而在上方的篩選條件則可以篩選特定條件的PM 2.5值,並且點選 PM 2.5 >度量,則可以選擇 PM 2.5 的平均值、總和、中位數等。下面將示範如何顯示新北市的 PM 2.5值。
- 將Site Name拉到篩選條件
- 點選萬用字元,選擇包含後輸入新北市
- 點選確定
繪製時間分布圖(折線圖)
我們將 Timestamp 拉到欄,並將 Site Name 及 PM 2.5 值拉到列。接著點選 Timestamp 便可以設定時間的間隔,例如下圖中我們將時間間隔設定為 1 小時。注意:跟繪製空間分布圖時一樣,這裡也可以用篩選功能對要展示的測站進行篩選。而下方的動畫中,我們示範了如何顯示位於高雄的PM2.5一整天的監測數值。
Tableau 應用範例二:災情通報資料儀表板 (Dashboard)
儀錶板可以將不同的工作表 (圖表) 組合在一起,以此來呈現更加豐富的資訊,並讓使用者可以動態的檢視資料,在接下來的範例中,我們將介紹如何建立簡單的儀表板。由於在前面的文章中我們已經用過空品資料做為範例,因此我們在這邊將改使用暴雨災情資料來作為後續示範用途。
災情資料格式轉換

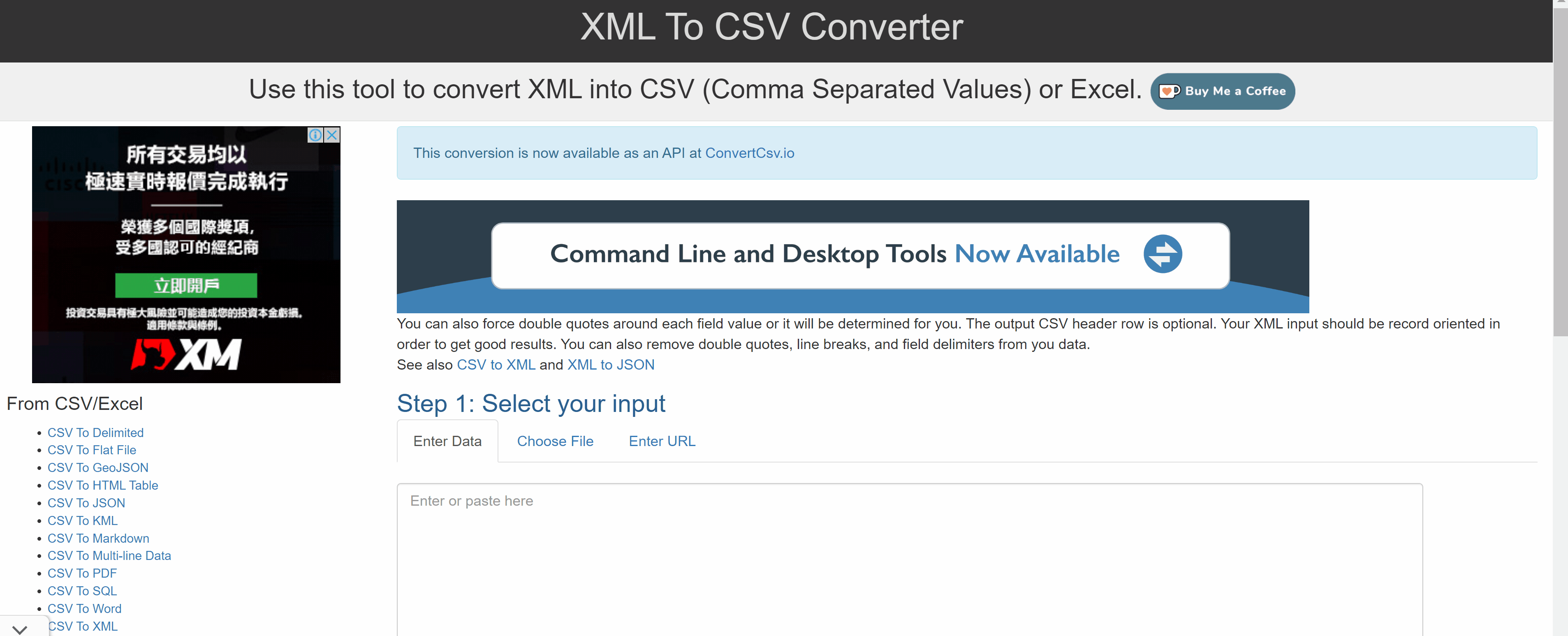

我們使用 2018/08/23 所發生的 823 水災為例,由於原始檔案格式為 xml 檔,我們首先使用下方網址將原始檔案轉為csv檔:https://www.convertcsv.com/xml-to-csv.htm (如下動畫)
儀錶板大小設定

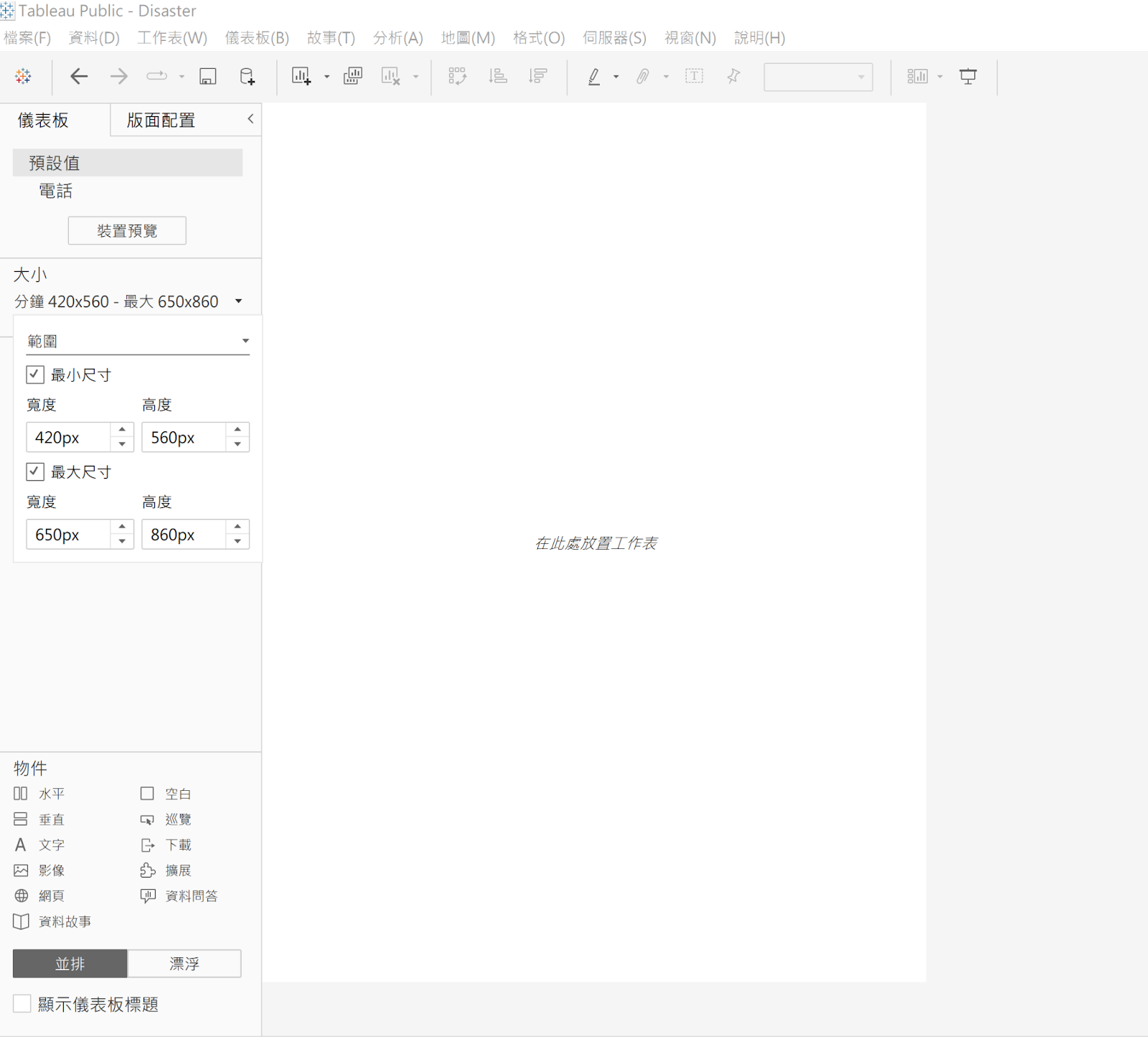

在 Tableau 選單中點選儀錶板後,在左方的工具列表中可以設定儀表板的大小。
將工作表加入儀錶板
接著在左方的工具列表中可以看到之前創建的工作表,將其拖拉至儀表板的空白處,即可在儀表板中加入工作表。
Tableau 在接收到工作表的資料後,便會自動讀取內容的資訊,並自動產生對應的初始圖表。
由於剛拖入的工作表是固定大小且無法隨意改變的,這時在工作表的右上方有一個往下的箭頭,點下後選擇「漂浮」後,就可以改變圖形的大小。
加入互動式按鈕
接著我們展示如何提供互動的介面,讓使用者可以自行挑選災情資料中,想要觀察的時間點。

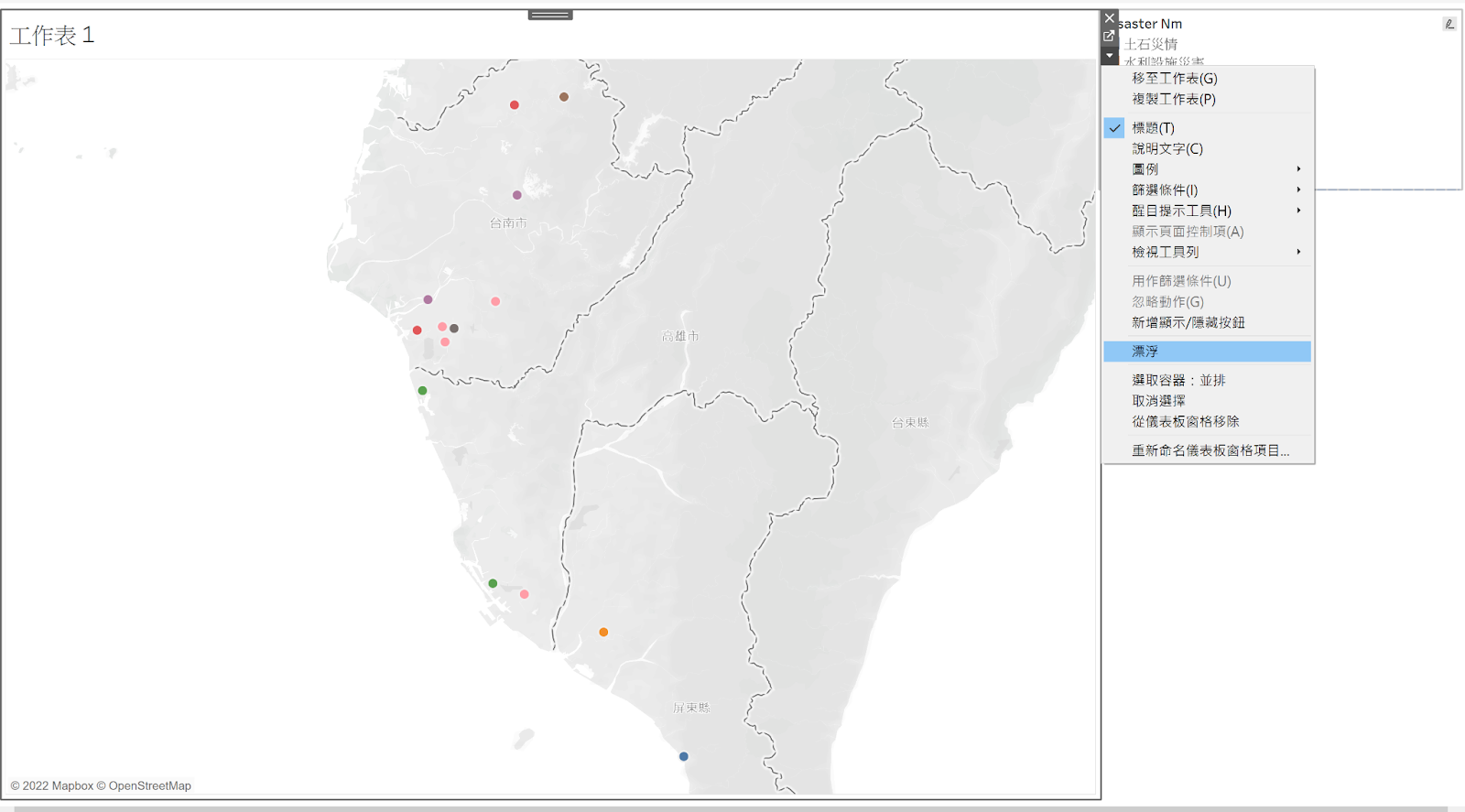

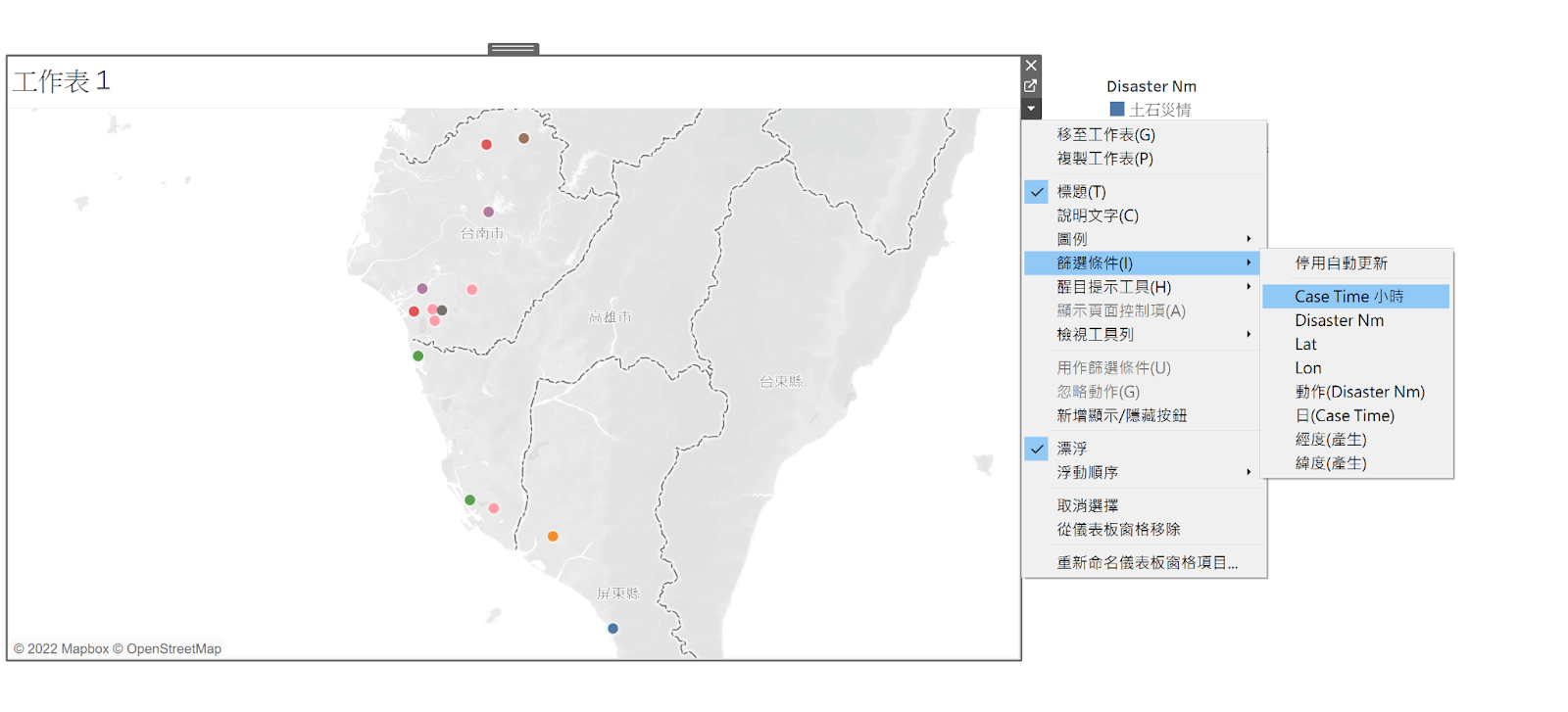

我們首先點選工作表右上方往下的箭頭,點下後選擇「篩選條件」,並選擇「日 (Case Time)」。

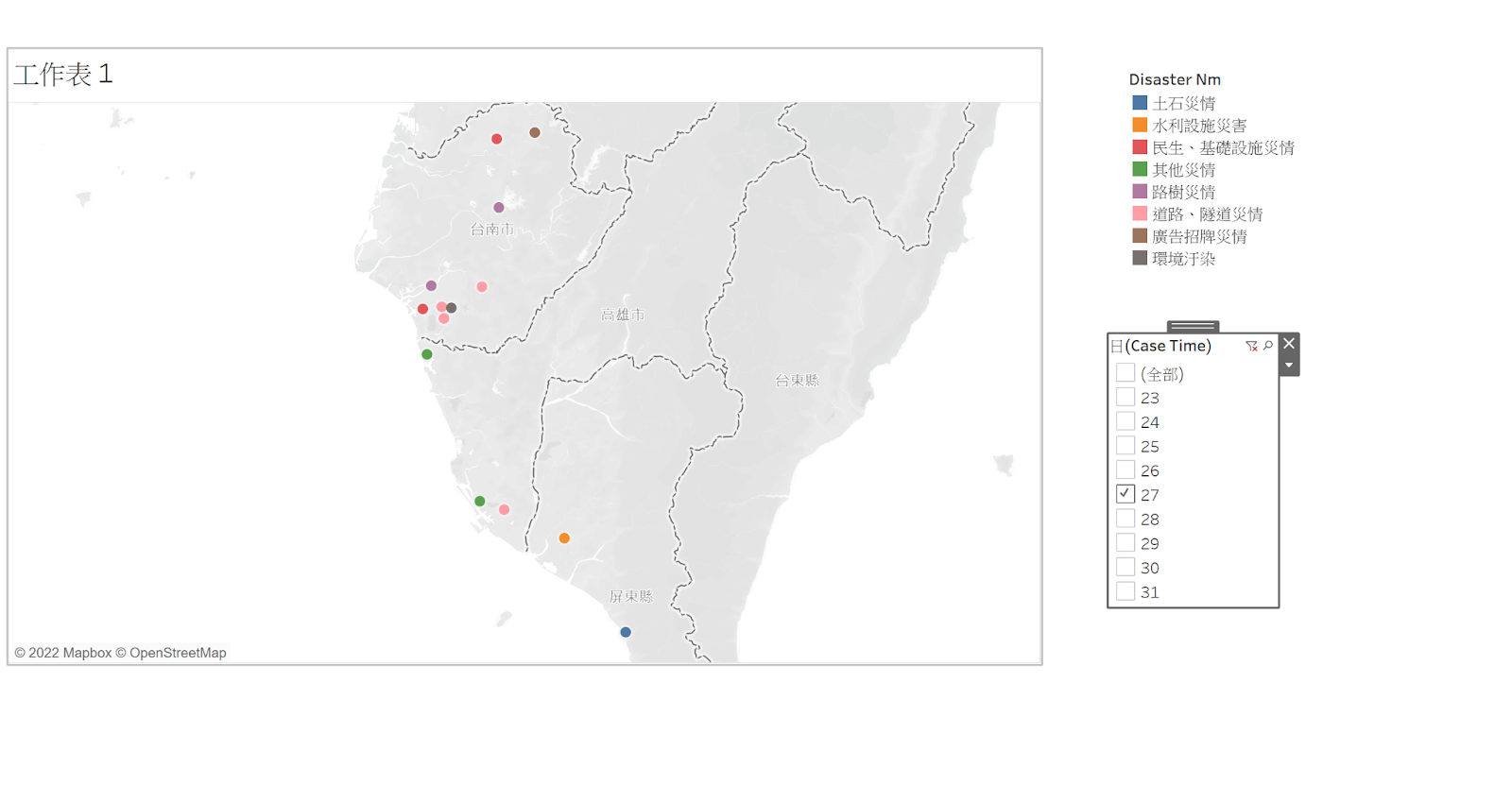

點選後便會看到工作表彈出一個可以勾選日期的選擇欄位,這時使用者只要勾選想要觀察的日期,即可看到該日的災情情形。
若我們想要將日期的選擇方式,也可以點選選擇欄位右上方的往下鍵號,便可以改變選擇欄位的樣式。
例如我們可以將選擇的方式,由原先的清單方式改成滑桿方式如下。
讓同一個互動按鈕作用於多個工作表
上述的互動按鈕只能用於一個工作表,若想讓儀錶板上的多個工作表同時共用同一個互動按鈕,可參考下列作法:
-
照上面的方法先建立一個互動按鈕欄位;
-

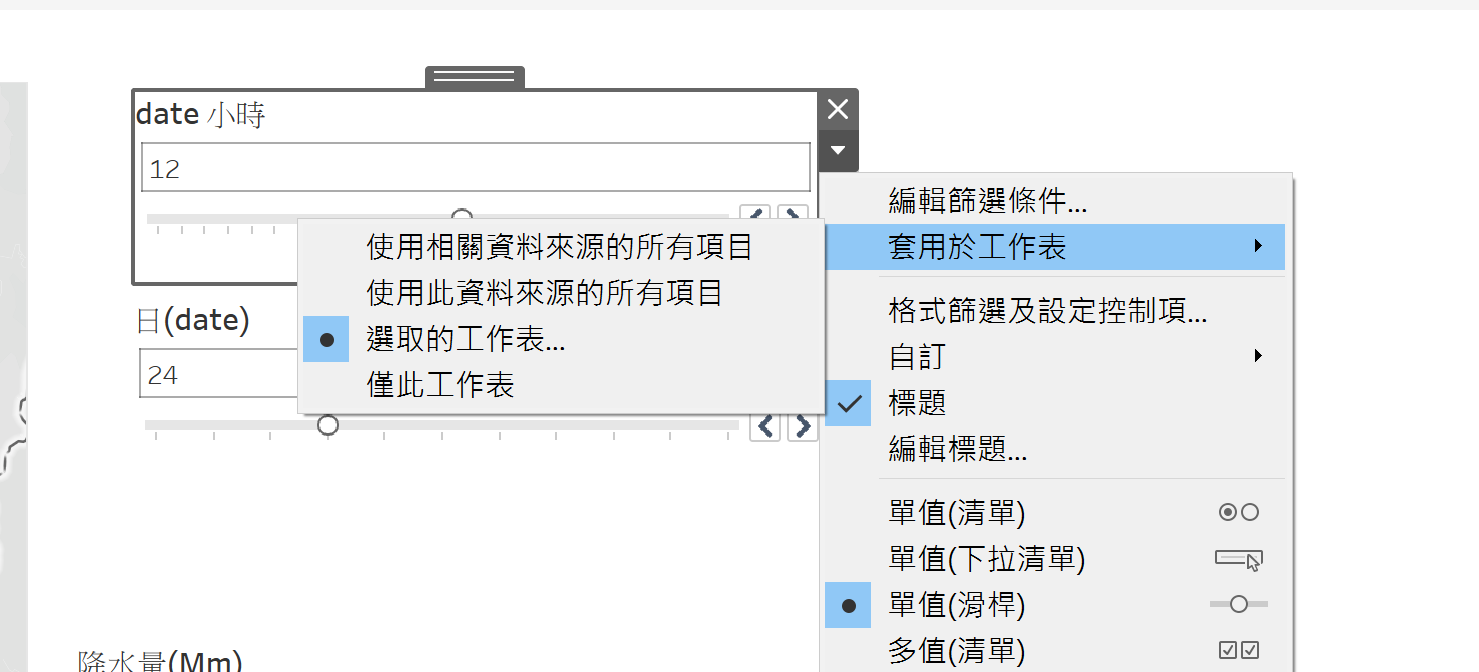

點選互動按鈕欄位右上方的往下鍵號,選擇套用於工作表並點擊選取的工作表;
-
選擇要套用的工作表,即可完成設定。
加入其他資訊

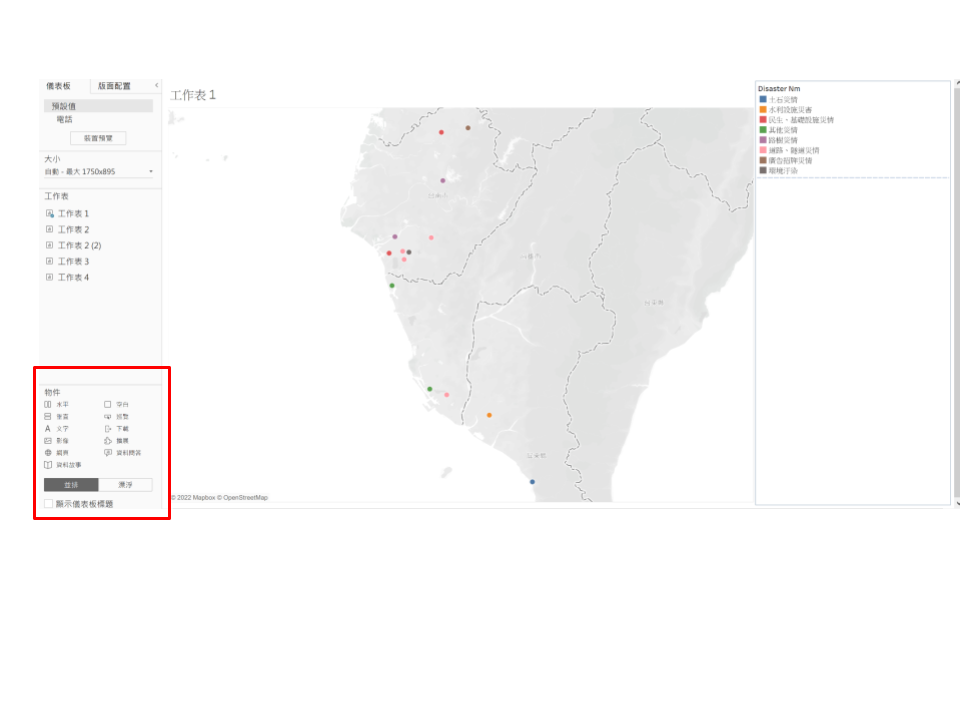

在儀表板上若需要加入其他的資訊,可以在工具列的左下方找到一個物件欄位,裡面有加入文字、圖片等物件,只要將所需的物件拖拉到儀錶板上方即可在儀表板中加入文字、圖片等物件。
文本 (Story)
文本是可以將多個儀表板或工作表組合,以此來做成類似投影片的顯示效果。將文本加入儀表板或工作表的方法,跟從儀錶板中加入工作表一樣,將右方已創建的工作表或儀表板拖入文本的空白處即可完成。

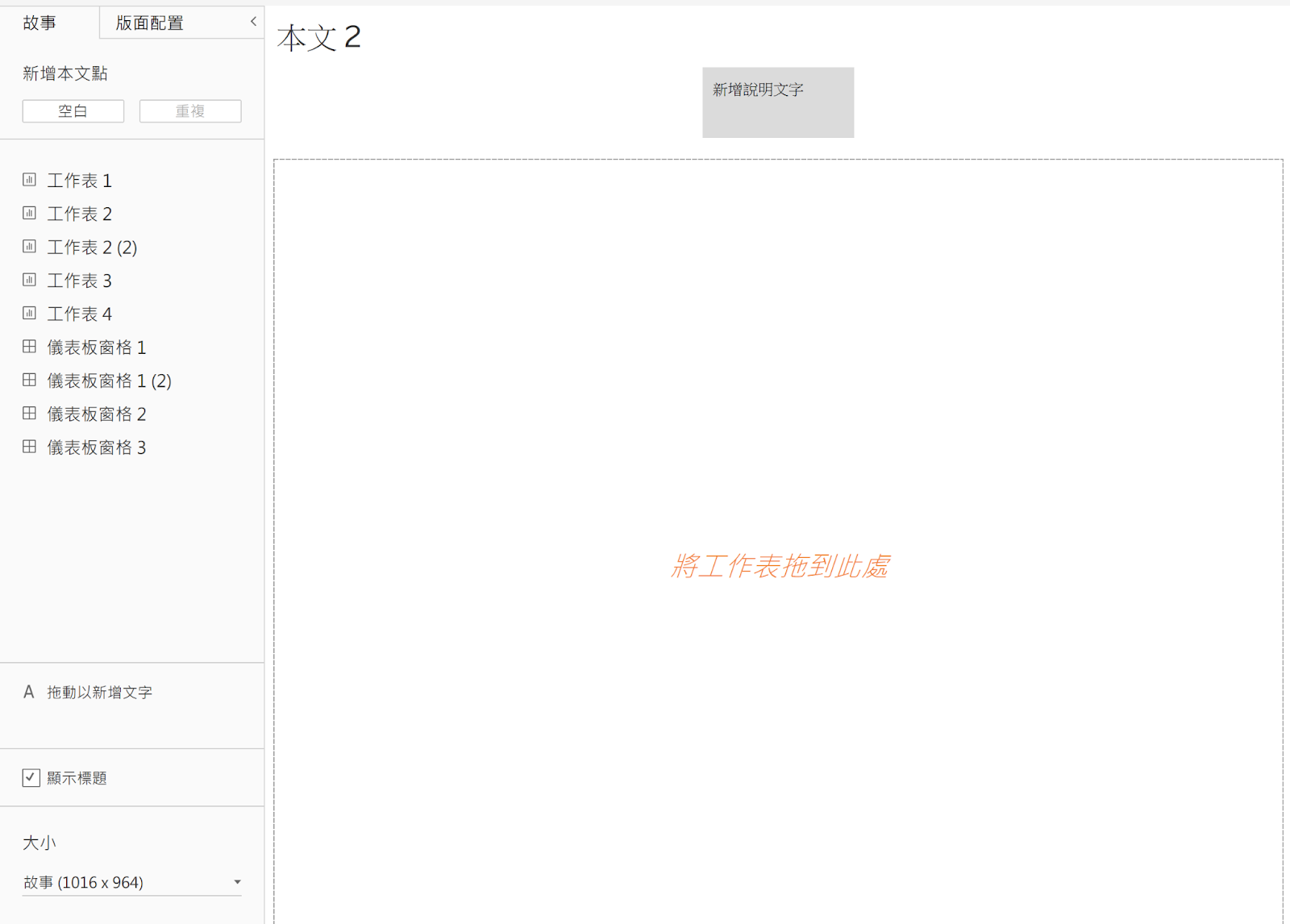

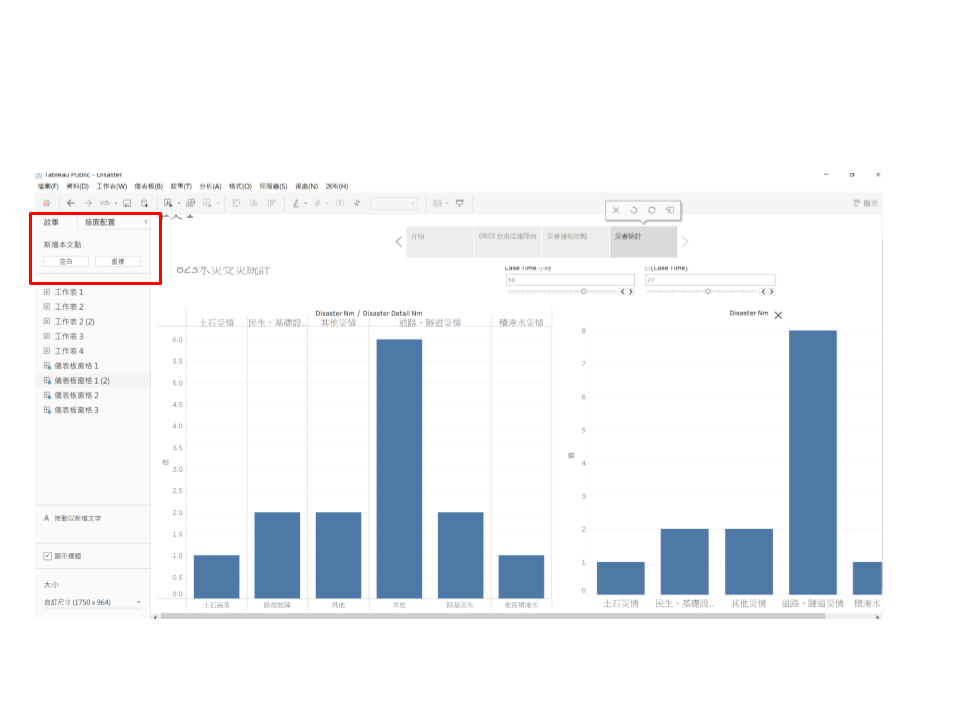

若有新增文本頁面的需求,可以點選上方的新增文本點,即可新增新的空白頁面,或是複製現有頁面成為新的頁面。

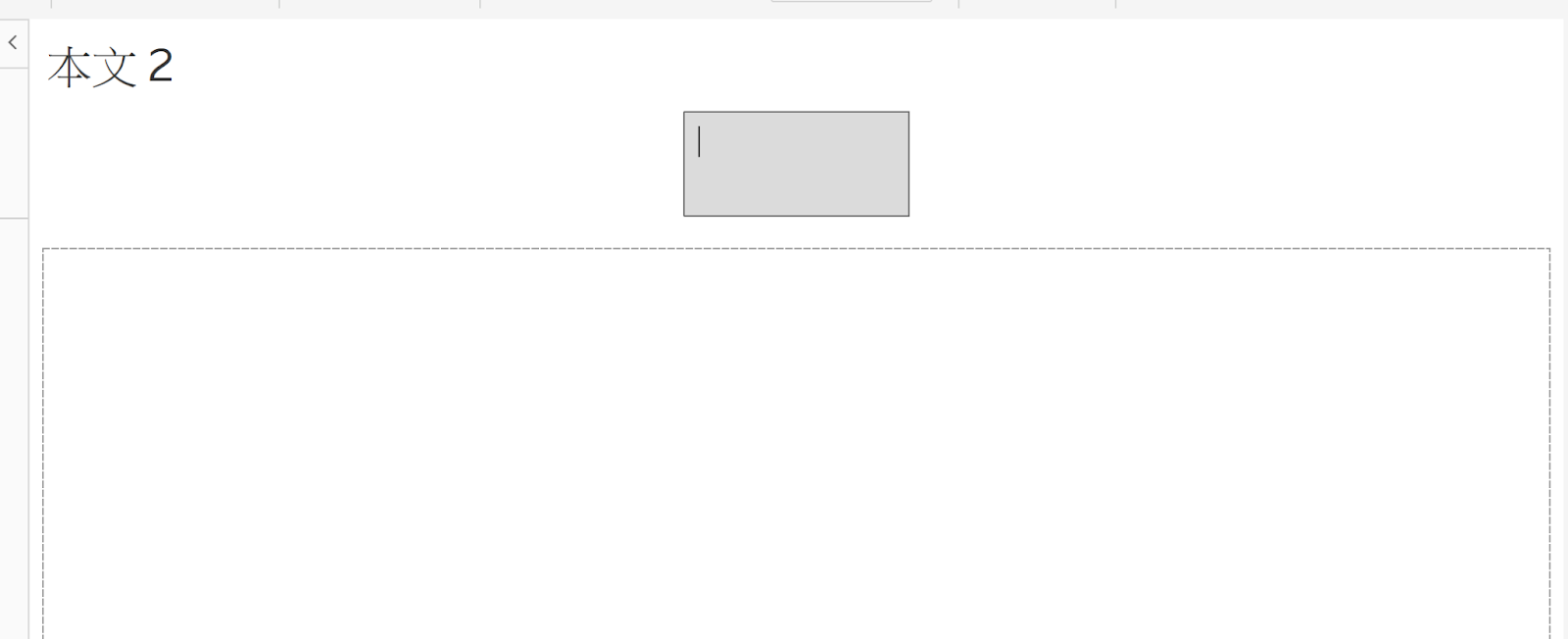

最後,為了讓文本資訊更貼切其表達的內容,我們點擊文本頁面上方的方框兩次,即可修改頁面的標題。
總結
在本章節簡單的介紹了 Tableau 的一些操作方法,以及如何利用 Tableau 來設計出與讀者互動的簡報/圖表,然而 Tableau 的功能遠遠不止這些,而網路上也有許多利用 Tableau 所創作出來的互動式簡報範例,因此鼓勵大家多多去其他網站上學習。
